Welche Bracketmarken werden unterstützt?

Alle. Brackets stammen aus einer Markenbibliothek oder aus dem anpassbaren GuideMia-Bracket, und die Schablonen stützen sich auf Slot und Zahnoberfläche statt auf die Außengeometrie, sodass auch ein nicht gelistetes System korrekt klebt.

Was ist eine ADB-Jig-Schablone?

Eine adaptive Direkt-Bonding-Schablone. Die Schablone hält einen Jig, der über den Slot mit dem Bracket verbunden ist; Kunden fräsen oder drucken die Jigs aus den Designs der Software. Weil der Slot genau und einheitlich ist, passt die Schablone auf Brackets mit unterschiedlicher Außenform.

Gibt es indirekte Bonding-Modelle statt Schablonen?

Ja. Bogenmodelle werden mit Positionsmarkern erzeugt, mit oder ohne Brackets, sodass ein Techniker Brackets auf einem gedruckten Modell an der geplanten Position klebt und konventionell überträgt.

Braucht die Bracketplatzierung ein CBCT?

Nein. Platzierung und Schablonendesign laufen auf dem Intraoral- oder Modellscan. Ein CBCT ist nötig, wenn temporäre Verankerungselemente geplant werden, damit der Pin gegen den Knochen positioniert wird.

Wie lange dauern Platzierung und Schablonendesign?

Etwa zwei Minuten auf einem freigegebenen Setup. Segmentierung und Setup dauern so lange wie bei einem Aligner-Fall.

Entwirft dieselbe Software Aligner?

Ja. Dasselbe Setup treibt Aligner-Staging und -Ausgabe; die Seite zur Aligner-Software beschreibt diesen Teil.

Mit welchen Druckern arbeitet sie?

Mit allen. Ausgabe ist STL für jeden Drucker oder jede Fräse. Kein gebundenes Verbrauchsmaterial, kein proprietäres Dateiformat.

Ist die Software für den klinischen Einsatz zugelassen?

GuideMia OrthoPlus ist unter K162850 FDA 510(k) zugelassen und wird unter einem nach ISO 13485 zertifizierten Qualitätssystem entwickelt.

Bracket-Bonding-Software

Kieferorthopädische Bracket-Bonding-Software: Platzierung, Design und Bonding-Schablonen

GuideMia OrthoPlus platziert Brackets auf dem digitalen Setup, entwirft die Bonding-Schablone in der Variante Ihres Workflows und gibt sie für Druck oder Fräsen aus: indirekte Bonding-Bogenmodelle, ADB-Jig-Schablonen, GuideMia-Jigs, Schablonen ohne Jig, Gauge-Stil, Ätzschablonen und Verankerungsimplantat-Schablonen. Jede Bracketmarke.

Preise für OrthoPlus

Segmentierte Bonding-Schablonen über Brackets auf einem Zahnbogen, entworfen in GuideMia OrthoPlus

Bracket-Bonding-Software hat eine Aufgabe: jedes Bracket an der geplanten Position und Ausrichtung auf den Zahn zu bringen. Eine gedruckte Schablone mit einer Aufnahme für jedes Bracket ist das naheliegende Design und passt in der Praxis schlecht, weil Bracketmarken und -designs variieren und die Außengeometrie eines Brackets nie präzise sein musste. Die Bonding-Schablonen von GuideMia stützen sich auf die beiden Dinge, die genau sind: den Bracketslot und die Zahnoberfläche.

In OrthoPlus wird das Bracket pro Zahn am Facialzentrum platziert und an eine einstellbare Okklusionsebene gefangen, oder entlang einer Bogenkurve, die für den Bogendraht steht. Brackets stammen aus einer Markenbibliothek oder aus einem anpassbaren GuideMia-Bracket, dessen Torque, Breite und In-Out als Zahlen bearbeitet werden; Basen passen sich automatisch der Zahnoberfläche an, wenn Zähne oder Brackets bewegt werden. Die Platzierung erfolgt auf dem digitalen Setup, also gegen die finalen Zahnpositionen.

Aus derselben Platzierung entstehen sechs Schablonenvarianten. ADB-Jig-Schablonen verbinden die Schablone über den Slot mit dem Bracket, mit Jigs, die Kunden aus dem Design fräsen oder drucken. GuideMia-Jigs brauchen keine Einschublöcher oder Slots in der Schablone. Schablonen ohne Jig funktionieren bei genauen Bracketdaten. Gauge-Stil-Schablonen folgen einer konventionellen Bracketlehre mit konfigurierbaren Slotparametern. Ätzschablonen markieren die Klebefläche auf jedem Zahn. Verankerungsimplantat-Schablonen nutzen die Bohrschablonen-Engine von GuideMia Implant Master. Indirekte Bonding-Bogenmodelle tragen Positionsmarker, sodass ein Techniker Brackets auf einem gedruckten Modell an der geplanten Position klebt. GuideMia OrthoPlus ist FDA 510(k) zugelassen (K162850).

Was die Bracket-Bonding-Software leistet

Bracketplatzierung pro Zahn am Facialzentrum, gefangen an einer einstellbaren Okklusionsebene mit Versatz je Kiefer
Platzierung entlang einer Bogenkurve, die für den Bogendraht steht, über den Modellen einblendbar
Bracketbibliothek nach Marke, plus ein anpassbares Bracket mit Torque, Breite und In-Out als Zahlen
Individuelle Basen, die sich der Zahnoberfläche anpassen, wenn Zähne oder Brackets bewegt werden; Inzisalabstand, mesiale und distale Grenzen und Längsachsenwinkel editierbar
Bonding-Schablonen in sechs Varianten: ADB-Jigs, GuideMia-Jigs, ohne Jig, Gauge-Stil, Ätzschablone und Verankerungs-Bohrschablone
Indirekte Bonding-Bogenmodelle mit Positionsmarkern, mit oder ohne Brackets auf dem Modell
Temporäre Verankerungselemente im CBCT platziert und angepasst, mit dem Pin aus einer STL
Nachbearbeitung: Inspektionsfenster, Bereichstrimmung mit invertierter Auswahl und ein Fall-Tag auf dem Modell

Schablonenvarianten und Modelle

Jede Schablone beginnt mit derselben Bracketplatzierung auf dem digitalen Setup. Aufnahmen aus OrthoPlus.

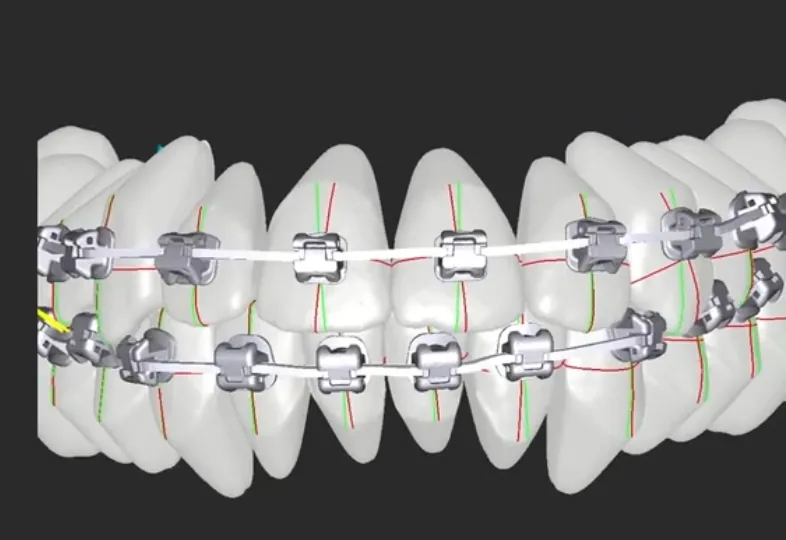

Brackets mit ADB-Jigs auf einem digitalen Bogen-Setup in GuideMia OrthoPlus — Bracketplatzierung
Pro Zahn oder entlang der Bogenkurve auf dem finalen Setup, mit eingeblendetem Bogendraht und den mesialen, distalen, inzisalen und Achsenwerten jedes Brackets als Zahlen.

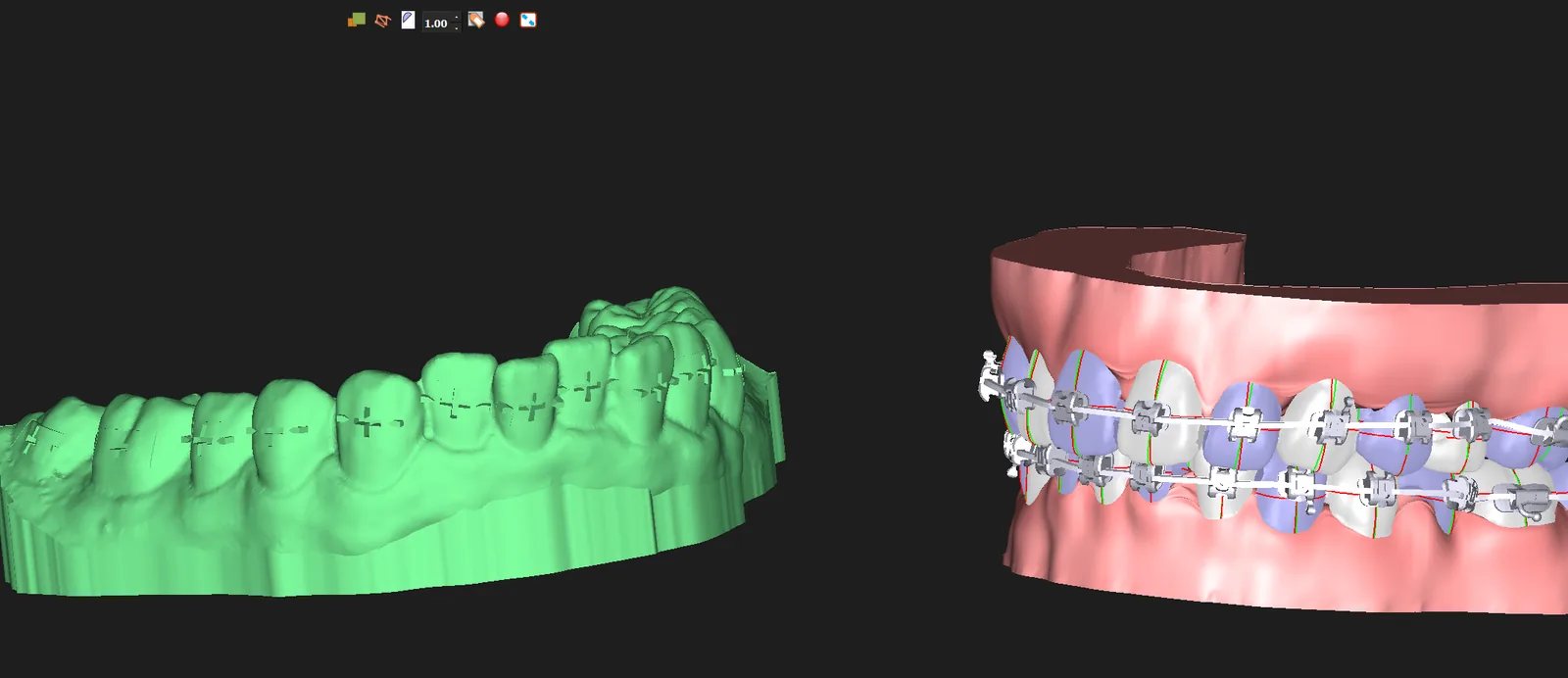

Ein indirektes Bonding-Basismodell mit Bracket-Positionsmarkern neben dem Bogen mit Brackets — Indirekte Bonding-Modelle
Gedruckte Basismodelle mit einem Positionsmarker für jedes Bracket, mit oder ohne Brackets erzeugt, sodass ein Techniker an der geplanten Position klebt.

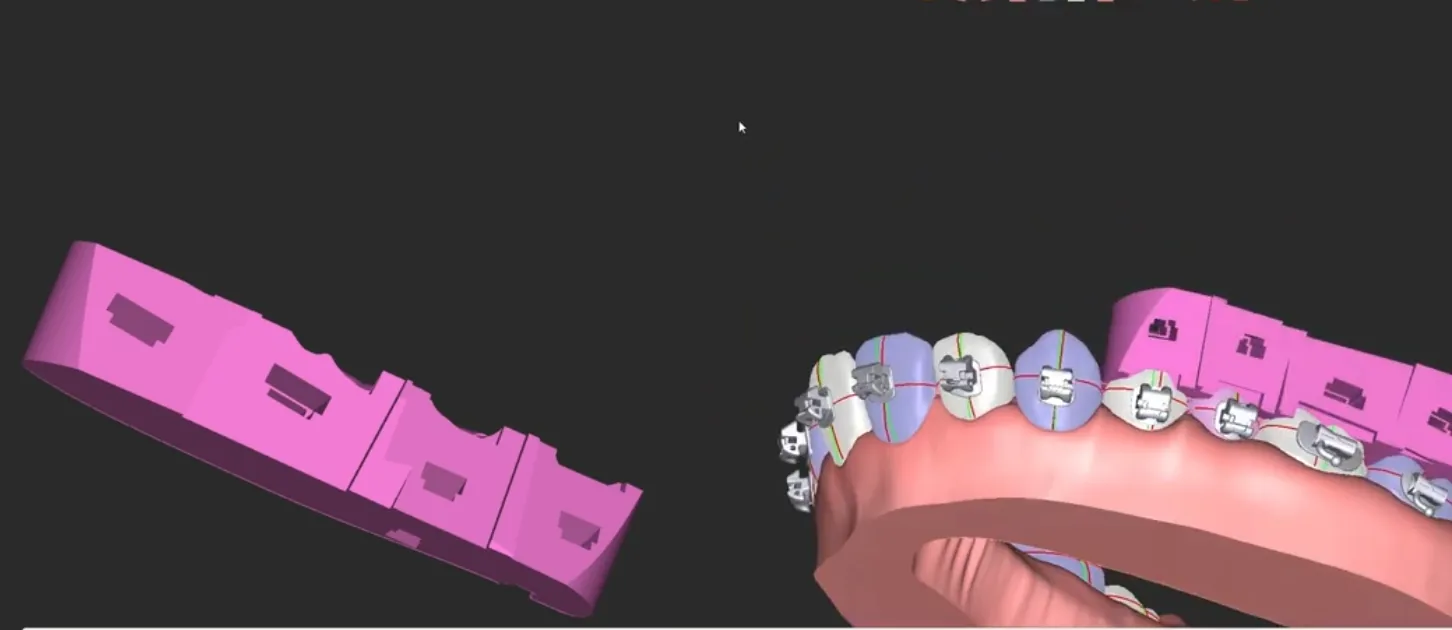

Eine segmentierte ADB-Bonding-Schablone neben dem Bogenmodell mit Brackets — ADB-Jig-Schablonen
Die Schablone hält einen Jig, der über den Slot mit jedem Bracket verbunden ist; der Slot ist genau, die Außenform des Brackets nicht. Kunden fräsen oder drucken die Jigs aus dem Design.

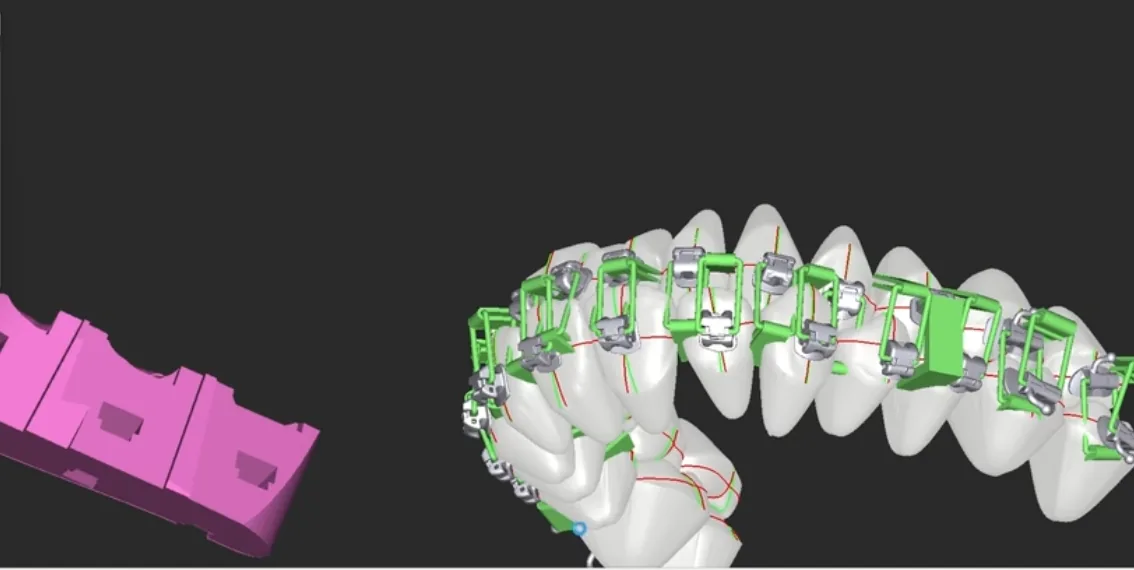

Jig-Rahmen im Gauge-Stil über Brackets mit der segmentierten Bonding-Schablone — Jig-Varianten auf derselben Schablone
ADB-Jigs, GuideMia-Jigs oder Jigs im Gauge-Stil werden im Platzierungspanel gewählt; die Schablone wird aus denselben Bracketpositionen erzeugt.

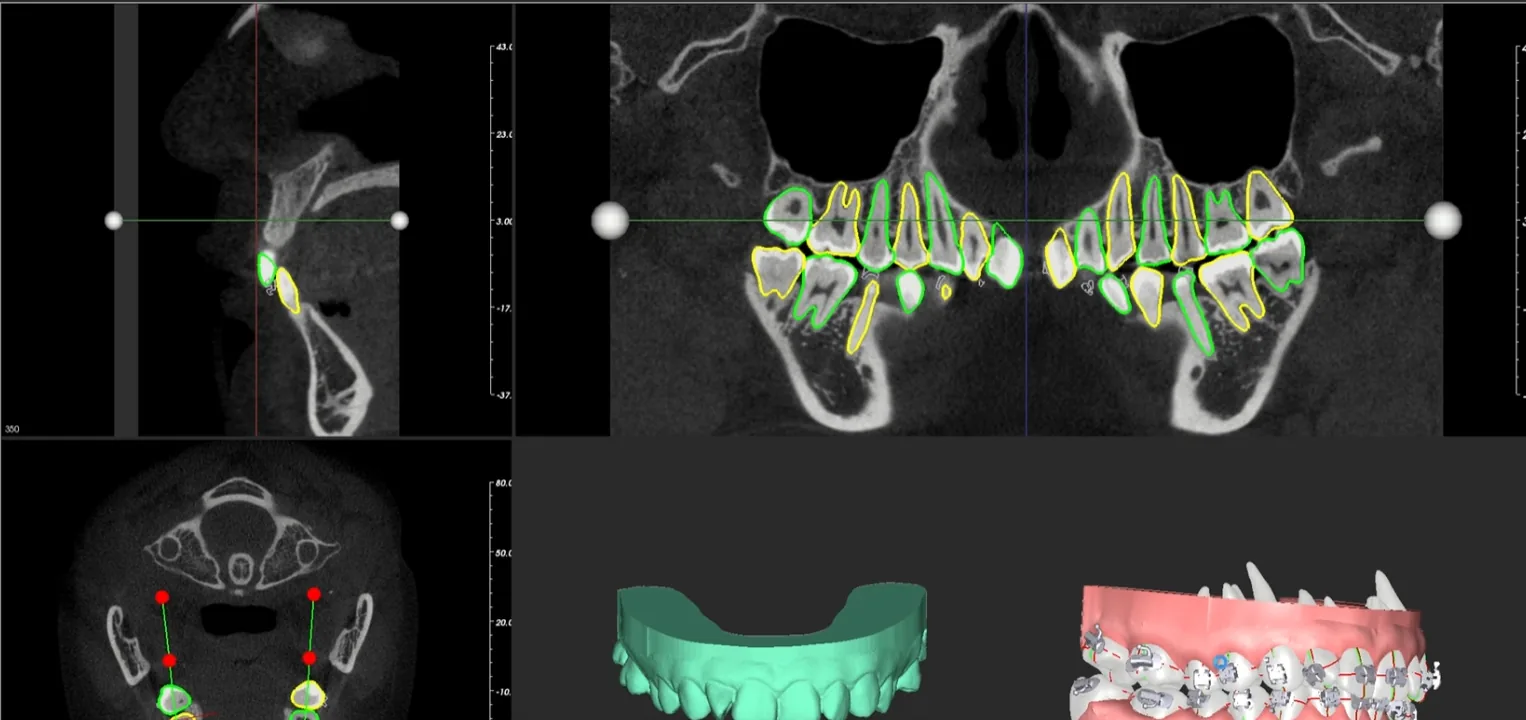

Verankerungsimplantate auf CBCT-Schichten mit segmentierten Zähnen in GuideMia OrthoPlus geplant — Verankerung im CBCT geplant
Temporäre Verankerungselemente werden in den CBCT-Ansichten gegen die segmentierten Wurzeln und den Knochen platziert, mit Durchmesser, Länge, Bohrlänge und Hülse als Zahlen.

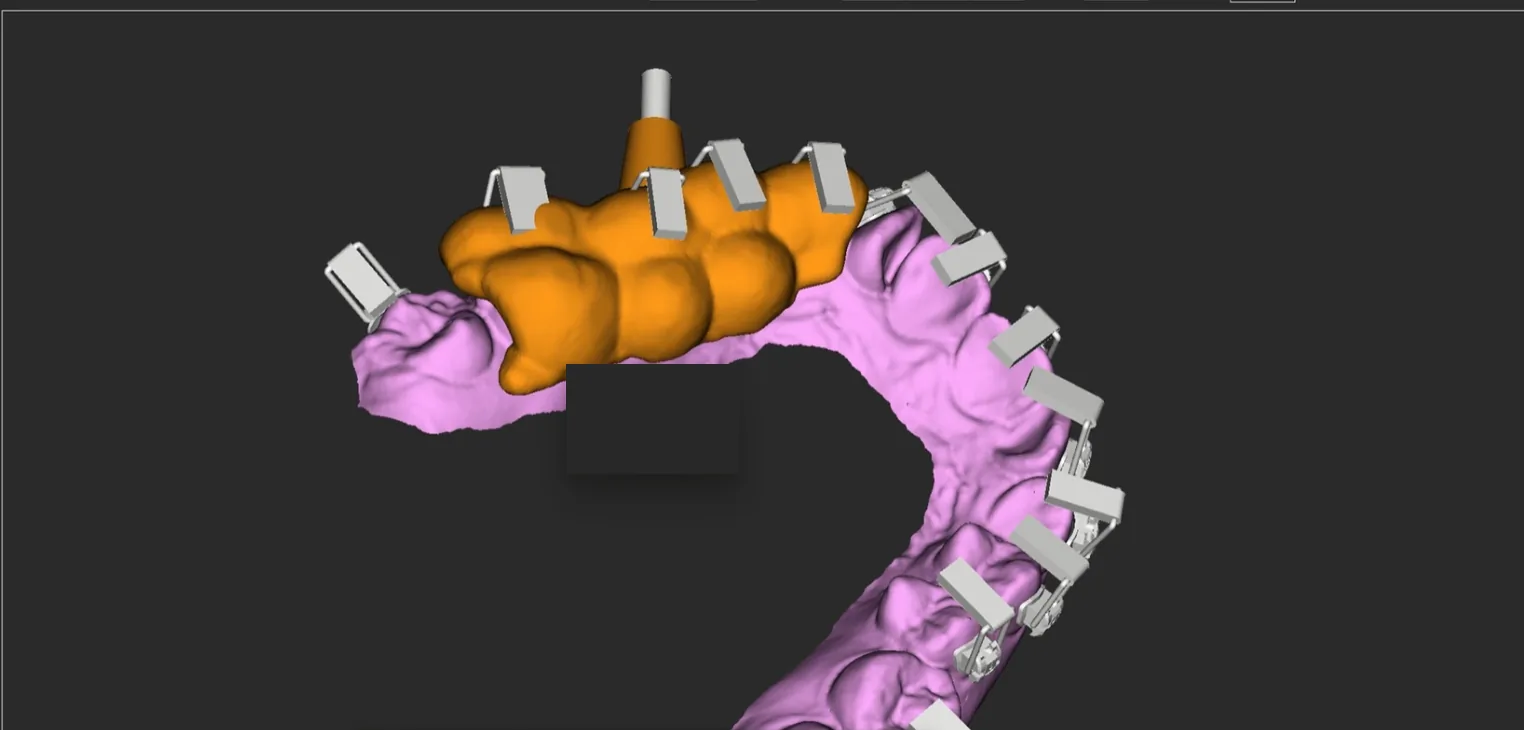

Eine Verankerungsimplantat-Schablone mit Hülse auf einem Zahnbogen mit Brackets — Verankerungsimplantat-Schablonen
Die Schablone trägt die Hülse für das Verankerungsimplantat und sitzt mit den Brackets auf dem Bogen, erzeugt von derselben Engine wie GuideMia Implant Master.

In OrthoPlus ansehen

Digital indirect bonding with ADB jigs

Bracket placement and bonding guide design

Arch models and direct-print aligners

Anchorage implant guide design

Was Sie mitbringen

Die Bracketplatzierung arbeitet auf dem Scan und dem Setup. Ein CBCT ist für die Platzierung optional und für die Verankerungsplanung erforderlich.

Intraoralscan: STL, PLY oder OBJ von jedem Intraoralscanner: beide Kiefer und der Biss. Das ist die eine Eingabe, die jeder kieferorthopädische Fall braucht.
Modellscan: Ein optischer Tischscan des Gipsmodells, für Praxen ohne Chairside-Scan. Dieselben Anforderungen wie beim Intraoralscan.
DVT (DICOM) — optional: Bringen Sie es mit, wenn Wurzeln, ein verlagerter Zahn, die Grenzen des Alveolarknochens oder eine skelettale Frage den Plan entscheiden. Ohne bewegen sich die Kronen trotzdem; mit sehen Sie, was die Wurzeln tun.
Gesichtsscan — ergänzend: Für die Smile-Design-Planung und um die Aufstellung an Gesichtsmittellinie und Lachlinie zu prüfen statt nur am Zahnbogen.
Fotos und Röntgenbilder: Die diagnostischen Unterlagen, und das Material, das ein Patient tatsächlich zu sehen bekommt.
Antagonist und Biss: Der Gegenkiefer und der Biss, denn das Behandlungsergebnis ist eine Okklusion und kein Zahnbogen.
Attachment-, Bracket- und Apparaturbibliotheken: Attachments, Buttons, Brackets und Bracket-Prescriptions, von jedem Hersteller.
Restaurative CAD-Modelle: Geplante Kronen oder Veneers, damit ein Fall, der restaurativ endet, dieses Ende ab der ersten Stufe vor Augen hat.

Ein Bracketfall, Schritt für Schritt

Platzierung und Schablonendesign dauern etwa zwei Minuten, sobald das Setup freigegeben ist.

01
Importieren
Intraoralscan öffnen, dazu das CBCT, wenn Verankerung geplant ist. Modellbereinigung, Lochfüllung und Basistrimmung laufen in einem Durchgang.
02
Setup
Kronen segmentieren und das Setup aufbauen. AlignerBot übernimmt Segmentierung und erste Ausrichtung auch bei einem Bracketfall.
03
Brackets platzieren
Marke wählen oder das GuideMia-Bracket parametrisieren, pro Zahn oder entlang der Bogenkurve platzieren und Torque, In-Out und Position als Zahlen anpassen.
04
Schablone entwerfen
Variante wählen, Schablone erzeugen, Inspektionsfenster hinzufügen, trimmen und taggen. Oder indirekte Bonding-Bogenmodelle mit Positionsmarkern erzeugen.
05
Fertigen
STL an Drucker oder Fräse exportieren und den Bogen in einem Termin von der Schablone oder dem Modell kleben.

Drei Arbeitsplätze, eine Engine

Dieselbe Engine in drei Ausführungen. Bracketplatzierung und Schablonendesign gehören zum OrthoPlus-Arbeitsplatz.

Design

GuideMia OrthoPlus

Der volle Arbeitsplatz: Segmentierung, Staging, approximale Schmelzreduktion, Attachments, Aligner- und Klebeschienenkonstruktion und Export für die Fertigung. FDA 510(k) freigegeben unter K162850.

Chairside

GuideMia OrthoClic

Der Chairside-Planer. Ein automatischer Ablauf bis zum Behandlungsplan in Minuten, die Konstruktion übergeben an ein Labor oder an den GuideMia-Designservice.

Planer — kostenlos

OrthoPlus Planner

Öffnet einen Fall, den Ihnen jemand sendet, und prüft und passt das Staging Zahn für Zahn an. Einen neuen Fall kann er nicht anlegen; Anlegen, Design und Export sind in OrthoPlus.

Automatische Segmentierung

An der Zahnsegmentierung entscheidet sich, ob ein kieferorthopädischer Fall beginnt oder liegen bleibt. AlignerBot trennt die Kronen automatisch, und wo ein DVT vorliegt, nimmt er Wurzeln und Alveolarknochen mit, sodass das Staging ganze Zähne bewegt und nicht nur Kronen.

Automatische Kronensegmentierung aus dem Intraoral- oder Modellscan
Wurzeln und Alveolarknochen aus dem DVT, mit den Kronen zu einem Modell verschmolzen
Automatisches Staging, approximale Schmelzreduktion und Attachment-Platzierung
Modellerzeugung und Trimmpfade, einschließlich Modellen für direkt gedruckte Aligner

Über automatische DVT-Segmentierung

Fälle, für die sie gebaut ist

Die kieferorthopädische Standardklassifikation. Bracketfälle laufen durch denselben Plan: segmentieren, Setup, Brackets platzieren, Schablone ausgeben.

Klasse I
Normale Molarenrelation, das Problem liegt woanders — Engstand, Rotationen, eine verschobene Mittellinie. Die meisten Alignerfälle beginnen hier.
Klasse II
Der Unterkieferbogen steht zurück. Distalisation, Gummizüge, Extraktion oder Chirurgie — der Plan muss sich festlegen.
Klasse III
Der Unterkieferbogen steht vor. Leichte Fälle bewegen sich mit Alignern; ein skelettaler ist ein chirurgischer Plan, und die Unterlagen sollten sagen, welchen Sie vor sich haben.
Tiefbiss
Die oberen Schneidezähne überdecken die unteren zu weit. Intrusion, Protrusion oder posteriore Extrusion hinterlassen je ein anderes Finish.
Offener Biss
Kein Kontakt, wo einer sein sollte. Beim frontal offenen Biss entscheidet die Staging-Planung.
Frontaler Kreuzbiss
Die oberen Schneidezähne beißen hinter die unteren statt davor. Früh korrigieren, bevor er die unteren Schneidekanten abnutzt oder eine Zwangsführung erzeugt.
Seitlicher Kreuzbiss
Die oberen Seitenzähne beißen innerhalb der unteren, einseitig oder beidseitig. Die Expansion muss in Millimetern geplant und nicht erhofft werden.
Engstand
Mehr Zahn als Bogen. Der Plan ist zuerst eine Rechenaufgabe: wie viel Platz, und ob aus Expansion, Schmelzreduktion oder Extraktion.
Lücken
Lücken zu schließen oder zu verteilen. Sie zu schließen bewegt die Schneidezähne, und das bewegt das Profil.
Mittellinienverschiebung
Die dentale Mittellinie steht neben der fazialen. Am Anfang leicht zu übersehen, am Ende unübersehbar — deshalb wird sie am Gesicht beurteilt und nicht am Zahnbogen.
Ektoper Durchbruch
Ein Zahn bricht außerhalb der Zahnreihe durch. Zuerst die Platzanalyse: davon hängt ab, ob überhaupt Raum für ihn da ist.
Verlagerter Zahn
Ein Zahn, der nicht durchgebrochen ist und es von allein nicht mehr tut. Freilegung, Einordnung und der Platz, der ihn aufnehmen soll, gehören vor den ersten Aligner in den Plan.

Extraktionsfälle, Verankerungsfälle und Wechselgebiss laufen durch dieselbe Software. Platzierung und Verankerung ändern sich, das Werkzeug nicht.

Rund um die Software

Scan-Protokolle

Was aufzunehmen und wie zu übermitteln ist. Das kieferorthopädische Protokoll unterscheidet sich vom implantologischen: Modell- oder Intraoralscans sind das, was der Fall braucht, ein DVT ist optional, ein Gesichtsscan ergänzend.

Protokolle lesen

Den Fall jemandem zeigen

Die meisten kieferorthopädischen Entscheidungen fallen mit jemandem im Raum — einem Patienten, der sieht, wo seine Zähne enden werden, einem überweisenden Zahnarzt, einem Labor, das konstruiert. Cympha Studio öffnet denselben Fall im Browser, über einen Link.

Das Staging online durchgehen, ohne Installation
Einem Patienten das Ergebnis zeigen, bevor der erste Aligner entsteht
Einem Überweiser oder Labor einen Link schicken statt einer Datei

Cympha Studio öffnen

Cympha ist ein eigenständiges Produkt eines Partnerunternehmens. Konten, Abrechnung und Support dafür liegen bei Cympha, nicht bei GuideMia.

Wer GuideMia Bracket-Bonding-Software nutzt

Kieferorthopäden, die im Haus kleben

Die Platzierung auf dem Setup planen, Schablone oder Modell in der Praxis drucken und den Bogen in einem Termin mit den bereits vorrätigen Brackets kleben.

Dentallabore mit indirektem Bonding

Scan und Verordnung entgegennehmen, eine Bonding-Schablone oder ein IDB-Modell für jede Bracketmarke liefern und das Design in derselben Software wie die Aligner-Arbeit des Labors halten.

Designservices

Ein OrthoPlus-Arbeitsplatz plus ein Cympha-Konto deckt Annahme, Design und Lieferung von Bonding-Schablonen neben Aligner-Fällen ab.
